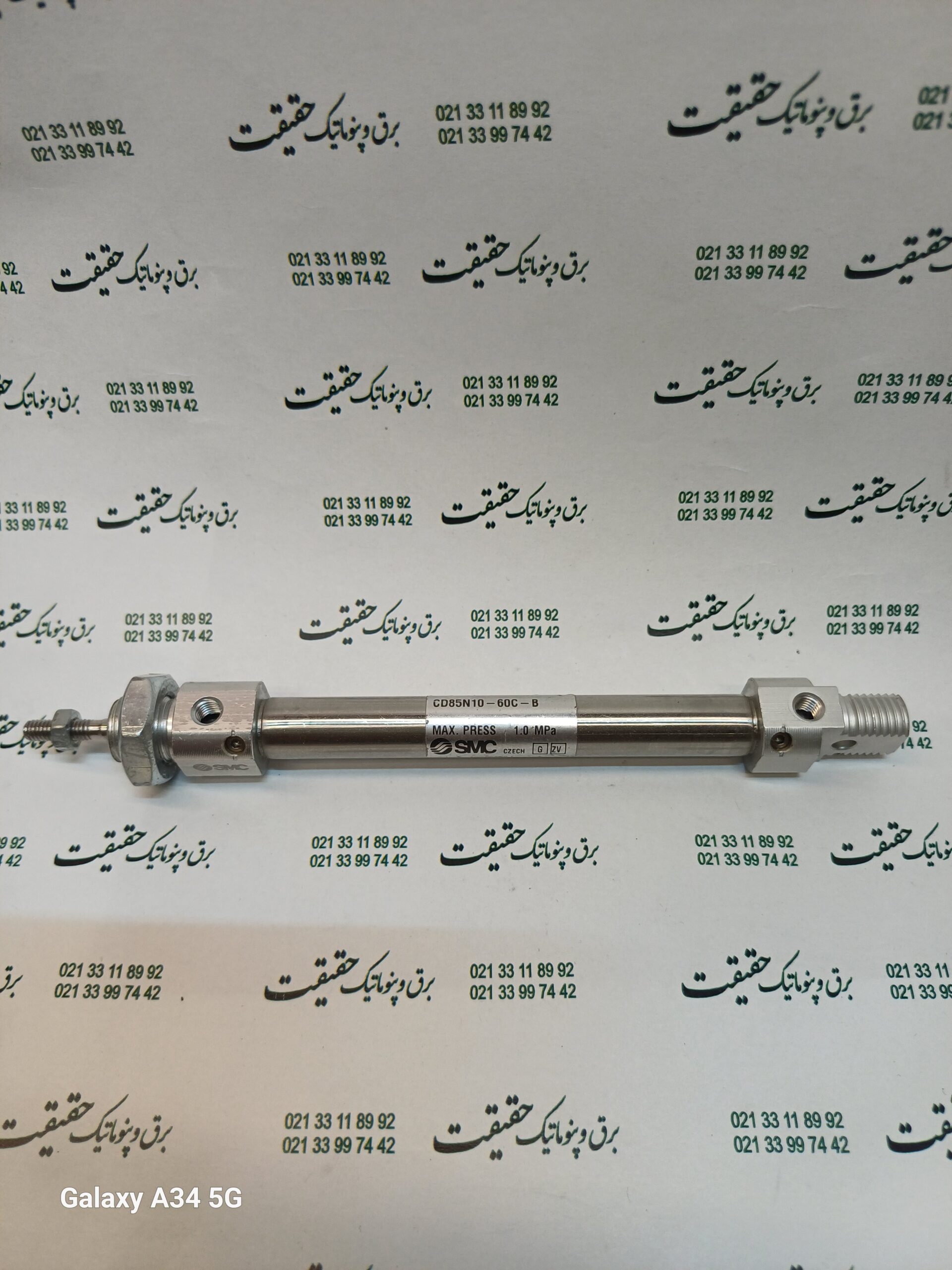

جک پوماتیک 60/10 SMC ژاپن
مشخصات فنی اصلی
???? مشخصات پایه
مدل: CD85N10-60C-B
برند: SMC
سری: C85
نوع عملکرد: دو طرفه (Double Acting) �
RS Online
استاندارد: ISO 6432 �
RS Online
قطر پیستون: 10 mm �
S3 Static Resources
کورس: 60 mm �
FAMAGA
⚙️ مشخصات عملکردی
سیال کاری: هوای فشرده �
FAMAGA
فشار کاری:
حداقل: 0.08 MPa
حداکثر: 1 MPa �
FAMAGA
فشار تست: 1.5 MPa �
FAMAGA
سرعت پیستون: 50 تا 1500 mm/s �
FAMAGA
???? نیروی تولیدی (تقریبی در 0.5MPa)
نیروی رفت: ≈ 39 N �
S3 Static Resources
نیروی برگشت: ≈ 33 N �
S3 Static Resources
????️ شرایط کاری
دمای کاری محیط:
بدون مگنت: -20 تا +80°C
با مگنت: -10 تا +60°C �
FAMAGA
???? مشخصات مکانیکی
نوع شفت: تک شفت (Single Rod) �
FAMAGA
رزوه شفت: M4 �
S3 Static Resources
رزوه ورودی هوا: M5 �
FAMAGA
تعداد پورتها: 2 عدد �
FAMAGA
جنس بدنه: آلومینیوم �
RS Online
???? ویژگیها
✔ دارای مگنت داخلی (D) برای سنسور
✔ ضربهگیر پنوماتیک (C) یا ضربهگیر لاستیکی
✔ قابلیت نصب سنسور با بست (B)
✔ مناسب محیطهای گرد و غبار (آببندی قوی) �
RS Online
???? تفسیر کد مدل
بخش
معنی
CD85
سری سیلندر ISO
N
نوع نصب پایه (Clevis)
10
قطر پیستون (mm)
60
کورس (mm)
C
ضربهگیر پنوماتیک
B
نوع نصب سنسور
???? کاربردها
ماشینآلات صنعتی و اتوماسیون
خطوط تولید و مونتاژ
تجهیزات بستهبندی
سیستمهای دقیق با فضای محدود
???? جمعبندی
✔ جک CD85N10-60C-B SMC یک سیلندر کوچک، دقیق و استاندارد جهانی است
✔ مناسب برای کاربردهای سبک تا متوسط با دقت بالا
✔ قابلیت نصب سنسور و طول عمر بالا

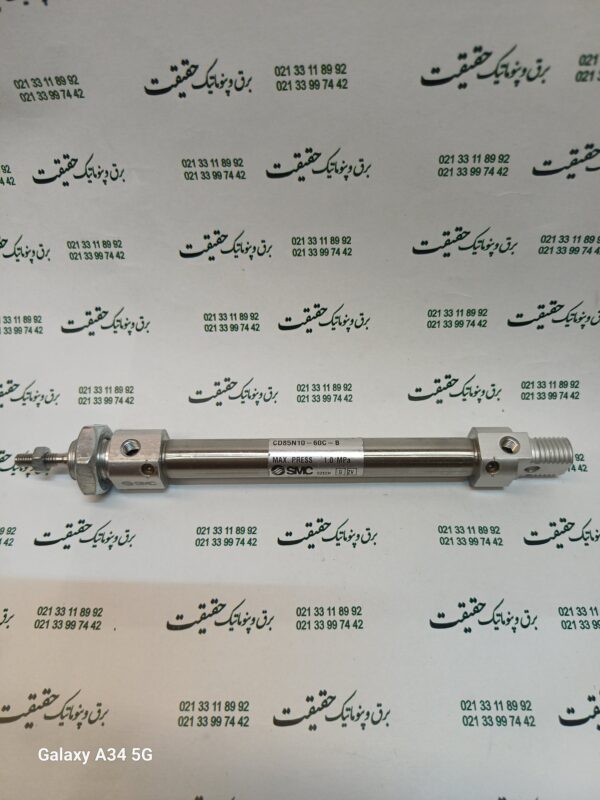

جک پنوماتیک 10/60 SMC ژاپن , CD85N10-60C-B
قیمت : تماس بگیرید 02133118992
