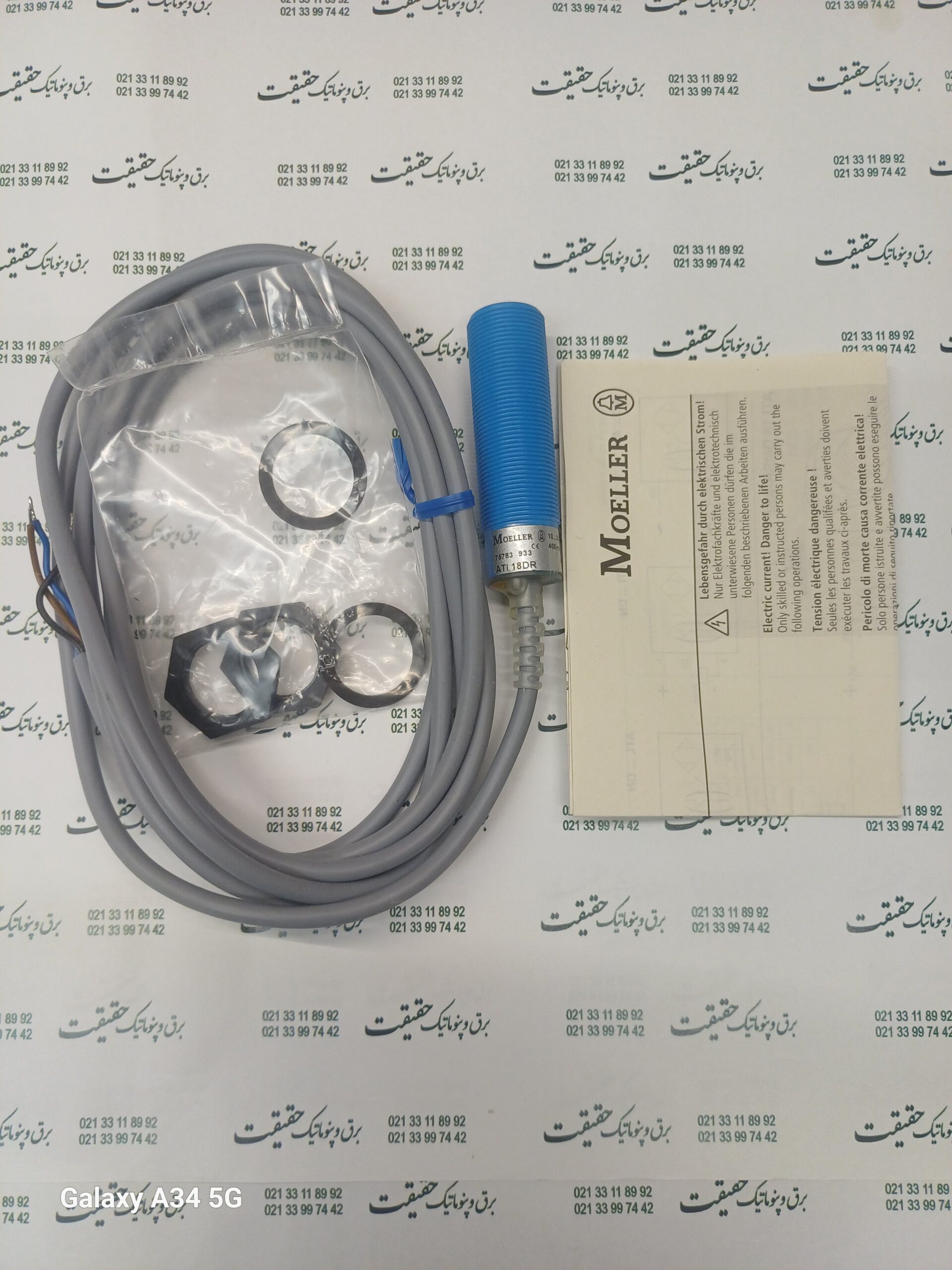

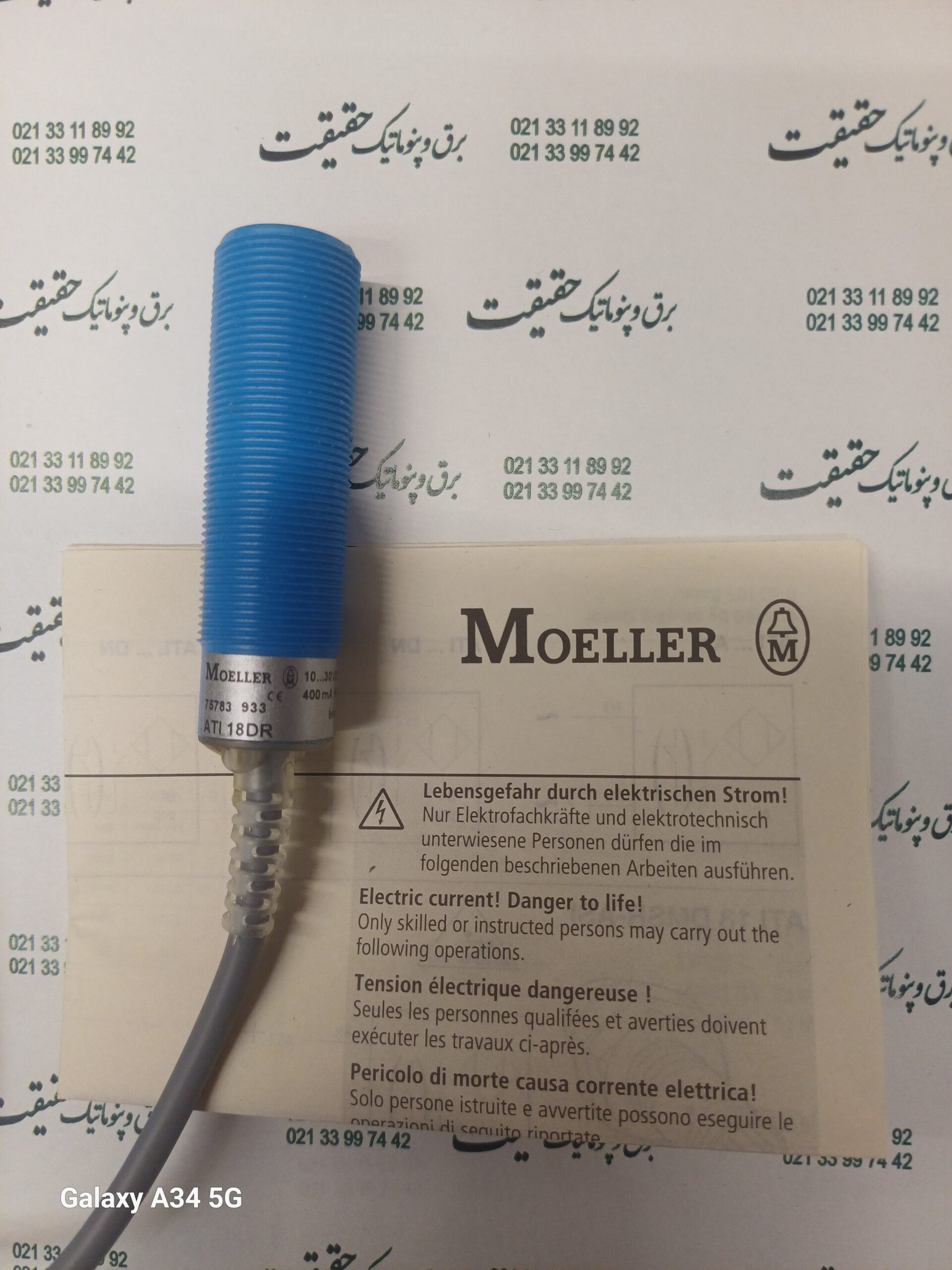

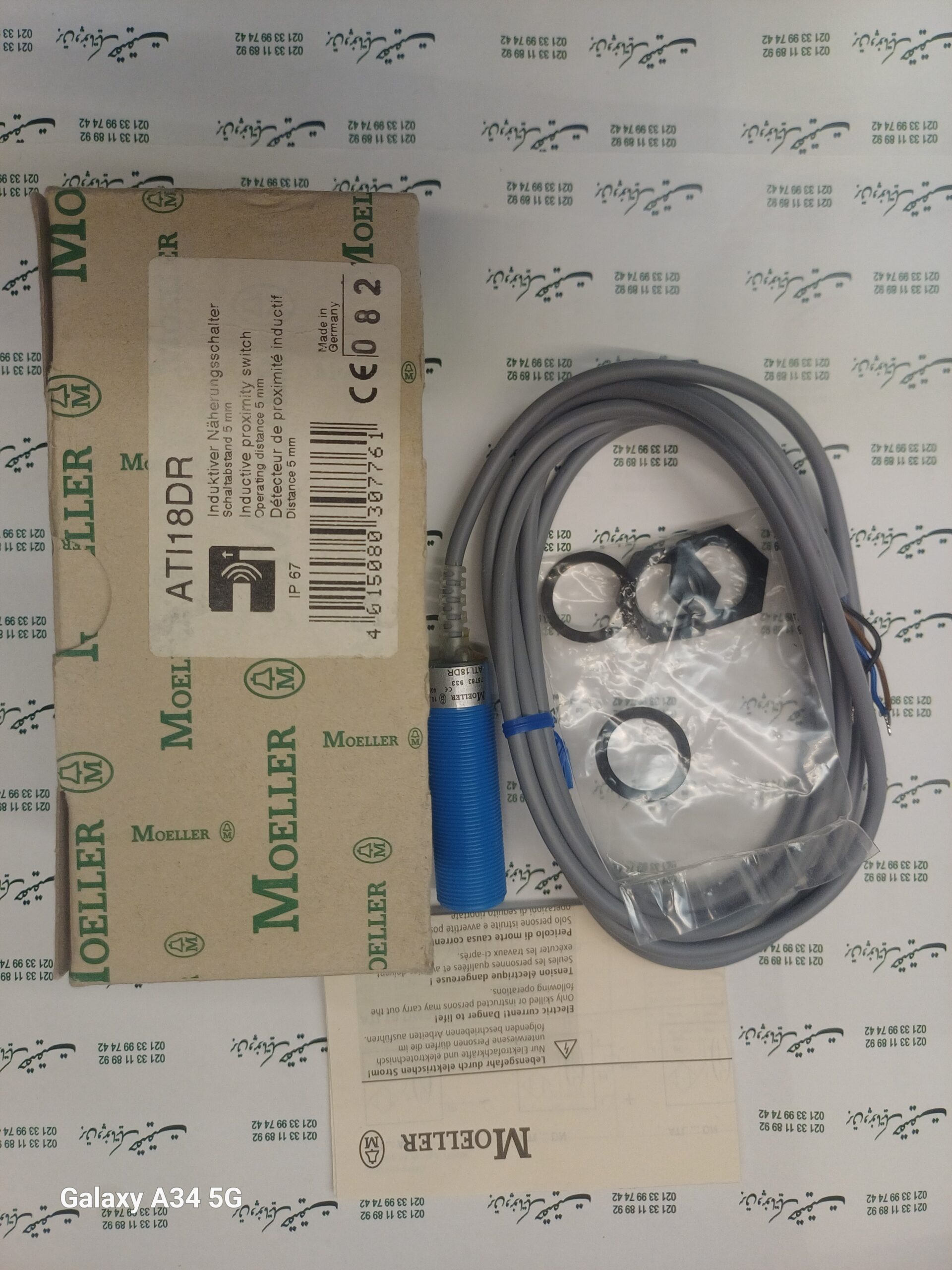

سنسور القایی مولر ATI18DR MOELLER

???? دیتاشیت کامل سنسور PNP (ATI18DR / M18 Inductive)
???? مشخصات کلی
نوع سنسور: القایی (Inductive Proximity Sensor)
خروجی: PNP (Sourcing Output)
سایز بدنه: M18 رزوه‌ای
کاربرد: تشخیص فلز
⚡ مشخصات الکتریکی
ولتاژ تغذیه:
???? 10 تا 30 ولت DC �
turck.us
نوع خروجی:
???? PNP NO یا PNP NC �
trerk.com
جریان خروجی:
???? حدود 100 تا 200 میلی‌آمپر �
RS Components
فرکانس سوئیچینگ:
???? حدود 500Hz �
turck.us
???? مشخصات عملکردی
فاصله تشخیص (Sn):
???? 5 تا 8 میلی‌متر (برای M18) �
turck.us
نوع نصب:
Flush (توکار) → فاصله کمتر
Non-flush (روکار) → فاصله بیشتر
دقت تکرار: بالا (مناسب اتوماسیون)
???? سیم‌بندی سنسور PNP
حالت 3 سیمه (استاندارد):
قهوه‌ای (Brown) → +24V
آبی (Blue) → 0V
مشکی (Black) → خروجی PNP
???? خروجی PNP یعنی: ???? وقتی سنسور فعال میشه → خروجی +V میده
????️ دیاگرام عملکرد PNP
???? نحوه کار PNP
Copy code
Text
فلز نزدیک سنسور → خروجی = +24V → PLC ورودی فعال
⚙️ مشخصات مکانیکی
بدنه:
پلاستیک یا فلزی
درجه حفاظت:
???? IP67 (ضد آب و گرد و غبار) �
RS Components
دمای کاری:
???? -25 تا +70 درجه سانتی‌گراد �
turck.us
???? مشخصات نصب
رزوه: M18
طول کابل: معمولاً 2 متر
یا سوکت: M12
???? کاربردهای صنعتی
ورودی PLC
تشخیص قطعه فلزی
شمارنده
خط تولید
ماشین‌سازی
⚠️ تفاوت مهم PNP و NPN
ویژگی
PNP
NPN
خروجی
+V
0V
رایج در
اروپا
آسیا
PLC ورودی
Sink
Source
???? در بیشتر تابلوهای جدید → PNP استانداردتره
✅ جمع‌بندی
???? ATI18DR (PNP) = سنسور القایی 3 سیمه
???? خروجی مثبت (+24V) میده
???? مناسب PLC و اتوماسیون صنعتی
