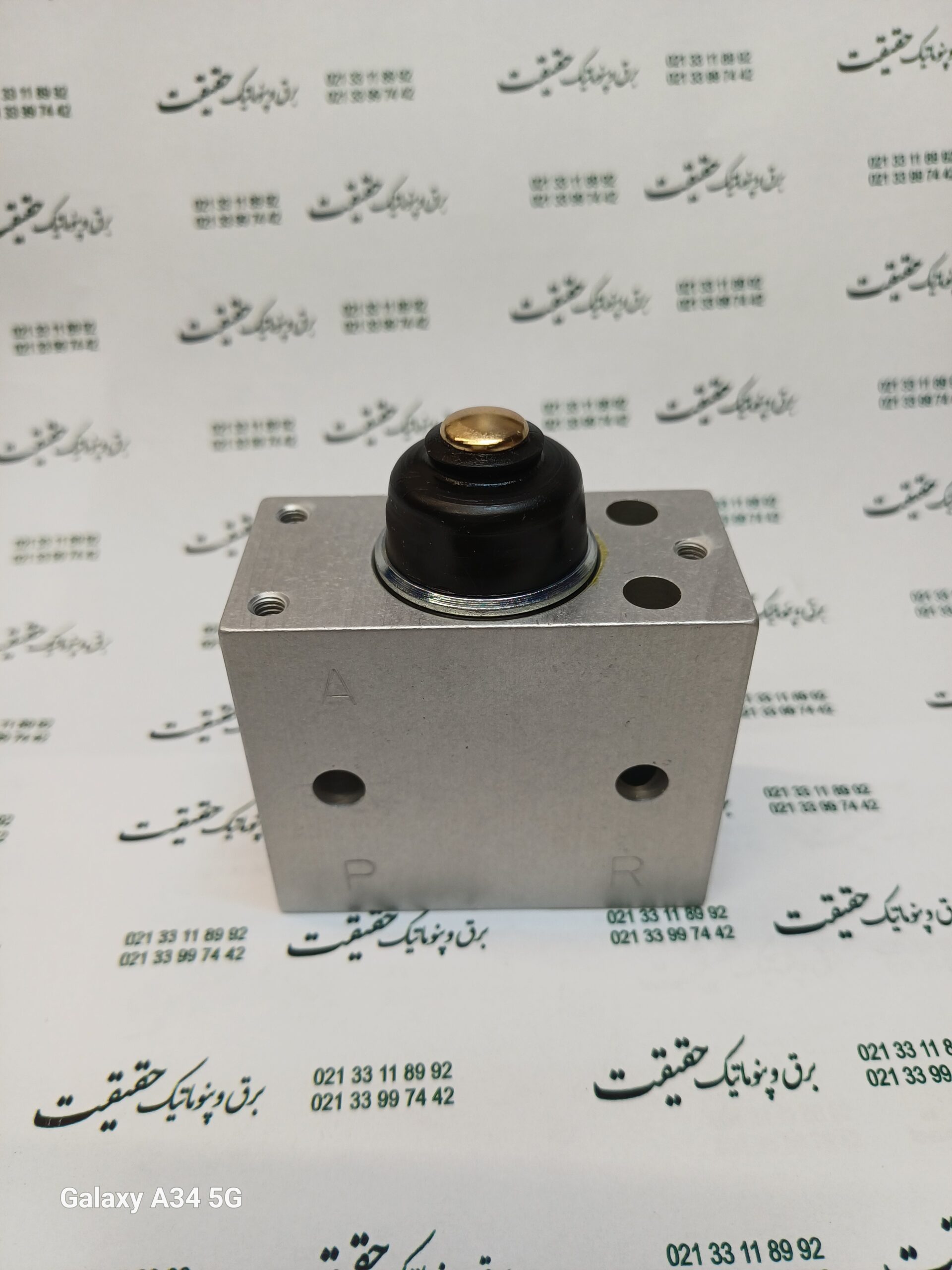

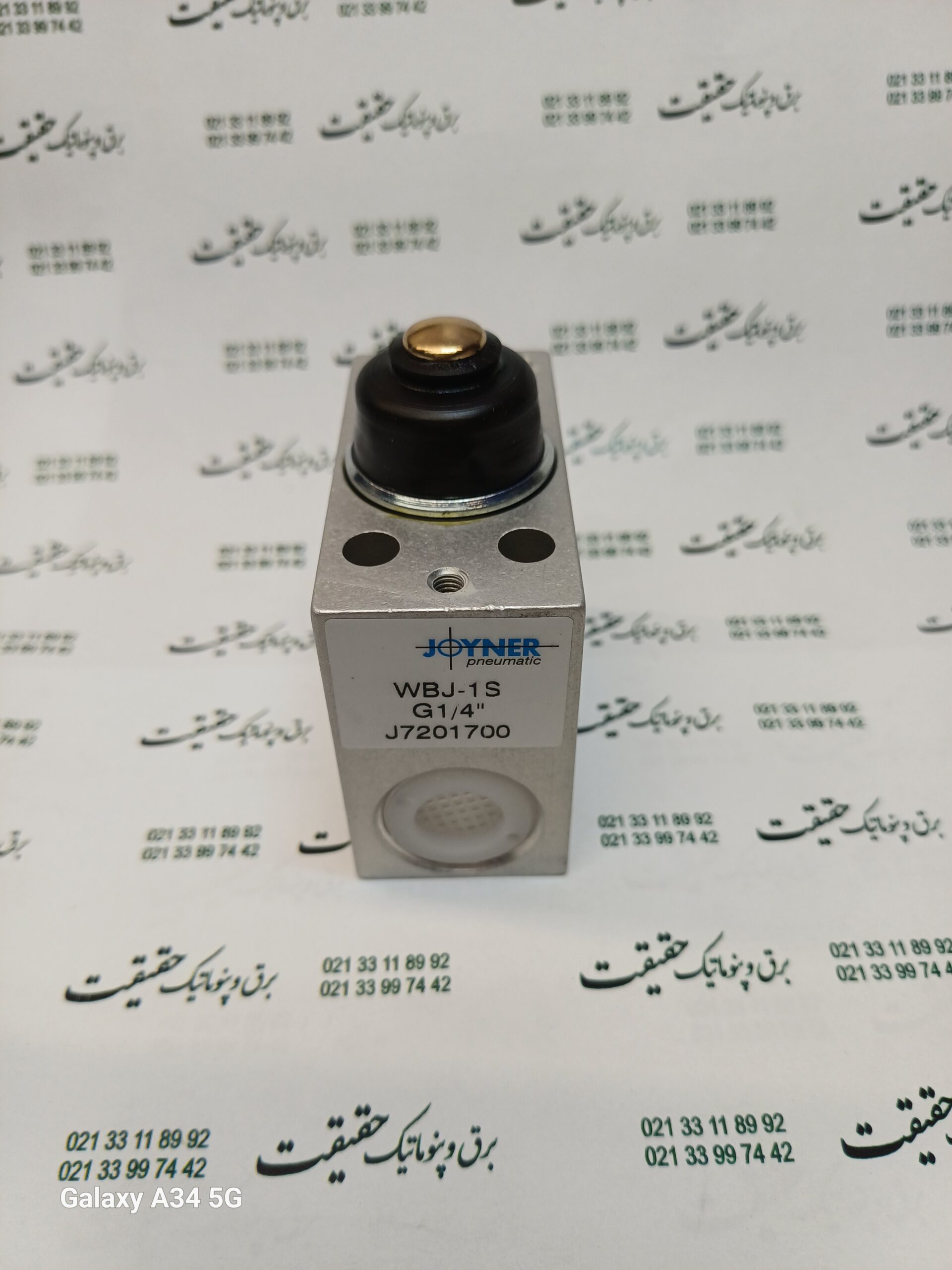

???? دیتاشیت کامل WBJ-1S G1/4 (Joyner)
???? مشخصات عمومی
نوع: شیر پنوماتیک 3/2 راهه مکانیکی (Manual/Mechanical)
مدل: WBJ-1S
سایز پورت: G 1/4 اینچ
نوع تحریک: Push Button (دکمهای)
نصب: از طریق سوراخهای بدنه (through mounting)
موقعیت نصب: در هر حالت (any position) �
manualzz.com
????️ شرایط کاری
سیال: هوای فشرده فیلتر شده (حداکثر 50 میکرون) �
manualzz.com
فشار کاری: 0 تا 10 بار �
manualzz.com
دمای کاری: °C 20- تا °C 80+ �
manualzz.com
???? مشخصات دبی و جریان
(برای فشار مرجع 6 بار)
دبی اسمی (Qn): حدود 8.8 لیتر بر ثانیه (P→A) �
joyner.de
دبی تخلیه (A→R): حدود 8.6 لیتر بر ثانیه �
joyner.de
ضریب جریان (Kv):
P → A ≈ 8.2
A → R ≈ 8 �
joyner.de
⚖️ وزن و ساختار
وزن: حدود 0.28 کیلوگرم �
joyner.de
نوع طراحی: Spool Valve (اسپولی) �
manualzz.com
دارای نسخه:
S → ضد گرد و غبار (dust protected) �
joyner.de
V → مناسب وکیوم
???? عملکرد پورتها
شیر 3/2 یعنی:
P → ورودی هوا
A → خروجی
R → تخلیه
حالتها:
بدون فشار دکمه → مسیر قطع یا تخلیه
با فشار دکمه → P به A وصل میشود
???? نکات مهم دیتاشیتی
مناسب برای سیگنالدهی پنوماتیک (لیمیت سوئیچ بادی)
پاسخ سریع و مکانیکی (بدون برق)
قابل استفاده در مدارهای کنترل سیلندر و ولوهای دیگر
نسخه S برای محیطهای صنعتی گرد و خاکی طراحی شده
???? جمعبندی خیلی مهم
دبی نسبتاً بالا (~8.8 L/s) → مناسب کار صنعتی
فشار کاری تا 10 بار → استاندارد کارخانهای
میکرو سوییچ فشاری پنوماتیک آلمان , “WBS-1s G1/4
قیمت : تماس بگیرید 02133118992
