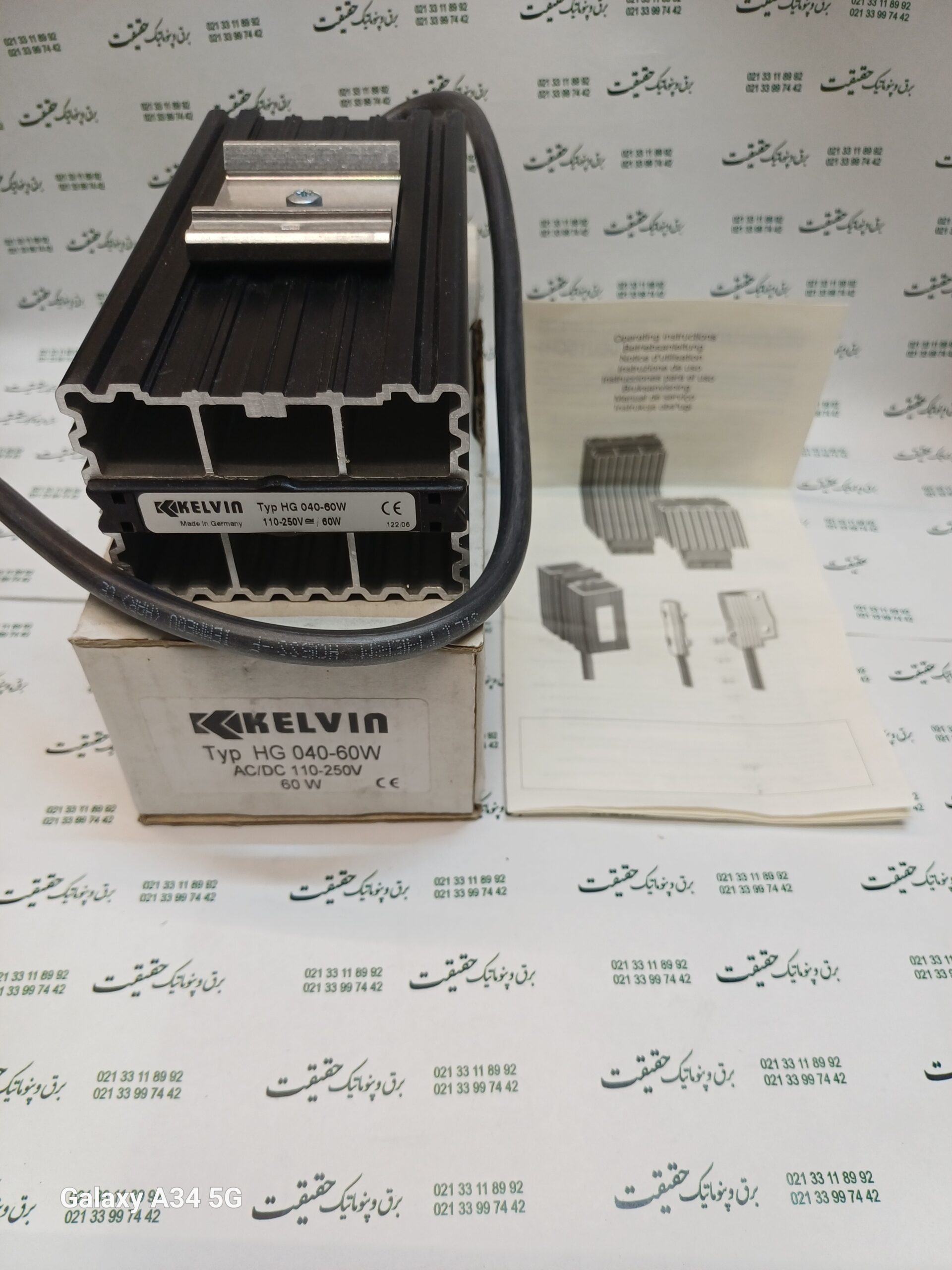

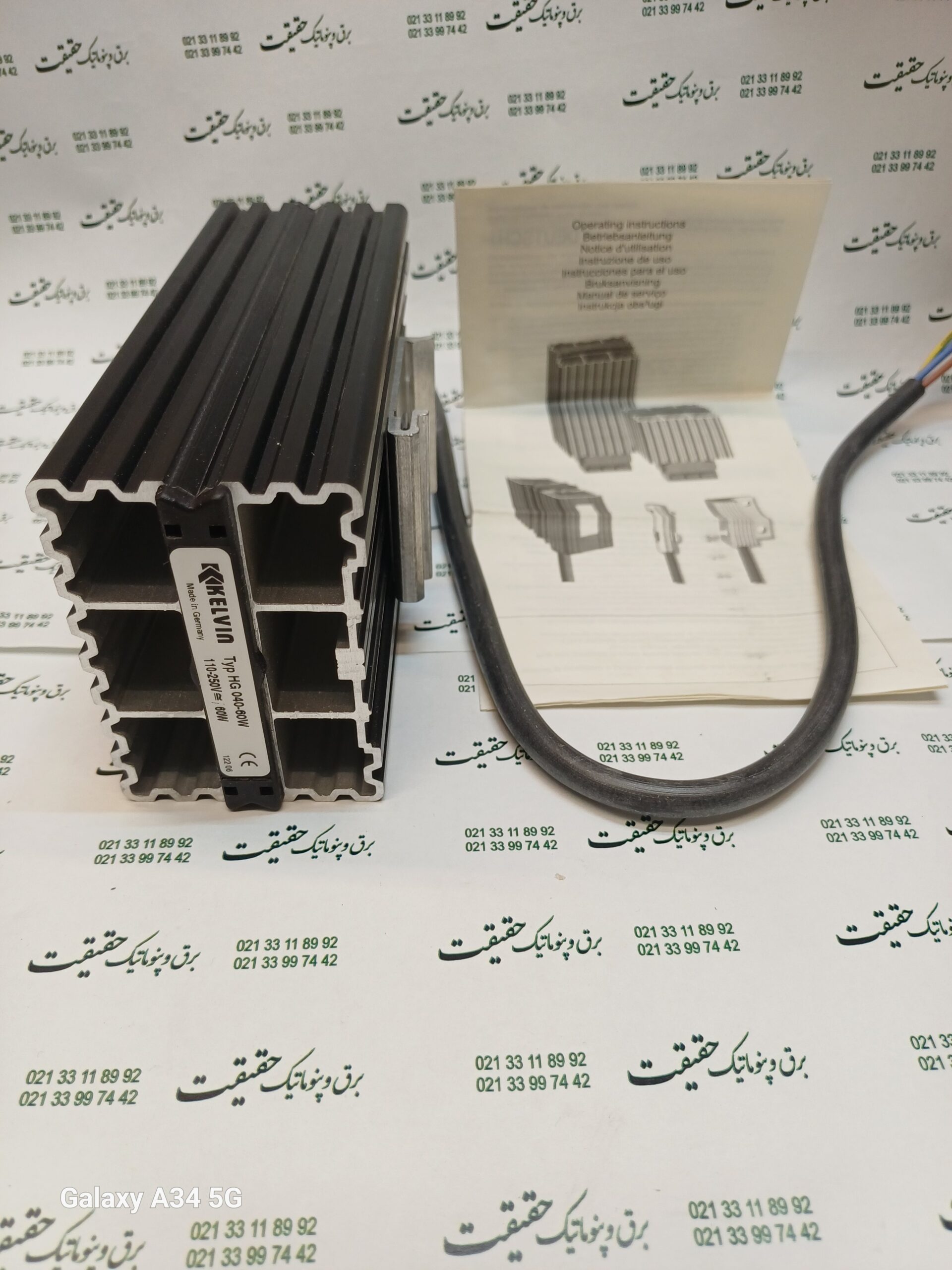

هیتر تابلویی آلمان ، HG040-60W KELVIN

هیتر تابلویی آلمان HG040-60W
???? دیتا شیت کامل هیتر تابلویی Kelvin HG040-60W
???? مشخصات کلی
برند: Kelvin
مدل: HG040-60W
نوع: هیتر تابلو برق (Anti-condensation heater)
کاربرد:
جلوگیری از رطوبت و شبنم
حفظ حداقل دمای داخل تابلو
ساختار: مشابه سری HG040 صنعتی (Stego / Saipwell)
⚡ مشخصات الکتریکی
توان حرارتی:
???? 60 وات
ولتاژ کاری:
???? 110 تا 250 ولت AC/DC �
tlauk.net +1
جریان مصرفی تقریبی:
???? حدود 0.25 تا 0.5 آمپر
جریان لحظه‌ای (Inrush):
???? تا حدود 3–4 آمپر (PTC)
نیاز به ترموستات:
❗ ندارد (داخلی ندارد، باید جداگانه نصب شود) �
ilecsys.co.uk
????️ مشخصات حرارتی
نوع المنت:
???? PTC (خودتنظیم – Self regulating) �
Saipwell
ویژگی مهم:
افزایش دما → کاهش توان → جلوگیری از داغ شدن
حداکثر دمای سطح:
???? حدود 70 تا 80°C
دمای کاری محیط:
???? -45 تا +70°C �
vikiwat.com
????️ نحوه عملکرد
انتقال حرارت به روش همرفت طبیعی (Convection)
طراحی بدنه آلومینیومی → ایجاد اثر دودکشی (Chimney effect) �
Saipwell
توزیع یکنواخت گرما داخل تابلو
???? مشخصات مکانیکی
جنس بدنه:
???? آلومینیوم آنودایز شده + قاب پلاستیکی UL94 V-0 �
Saipwell
درجه حفاظت:
???? IP20 تا IP44 (بسته به مدل) �
ilecsys.co.uk
ابعاد تقریبی:
ارتفاع: ~160 mm
عرض: ~70 mm
عمق: ~60 mm �
ilecsys.co.uk
وزن:
???? حدود 0.4 کیلوگرم �
ilecsys.co.uk
???? مشخصات اتصال
نوع اتصال:
???? ترمینال یا کابل آماده
سایز سیم:
???? 0.5 تا 2.5 mm² �
Saipwell
???? نصب
نصب روی ریل DIN (35mm) �
ilecsys.co.uk
نصب عمودی (خیلی مهم برای گردش هوا)
???? نحوه استفاده استاندارد
این هیتر باید همراه ترموستات کار کند ????
ترکیب پیشنهادی:
???? 7H 021 (NC) → کنترل هیتر
???? 7H 020 (NO) → کنترل فن
???? کاربرد واقعی
مناسب برای:
تابلوهای متوسط تا نسبتاً بزرگ
محیط‌های مرطوب یا سرد
تابلوهای بیرونی و صنعتی
⚠️ نکات مهم نصب
پایین تابلو نصب شود
فاصله از کابل‌ها رعایت شود
بدون ترموستات استفاده نشود (مصرف بالا می‌رود)
کنار فن نصب نشود
???? مقایسه سریع با توان‌های دیگر
توان
کاربرد
20W
تابلو کوچک
30W
تابلو متوسط
60W
تابلو متوسط رو به بزرگ ✅
✅ جمع‌بندی
HG040-60W Kelvin یک هیتر صنعتی استاندارد با تکنولوژی PTC است
ایمن، بدون خطر Overheat
بهترین عملکرد وقتی: ✔ همراه ترموستات 7H 021 استفاده شود
✔ نصب صحیح (عمودی و پایین تابلو) انجام شود
